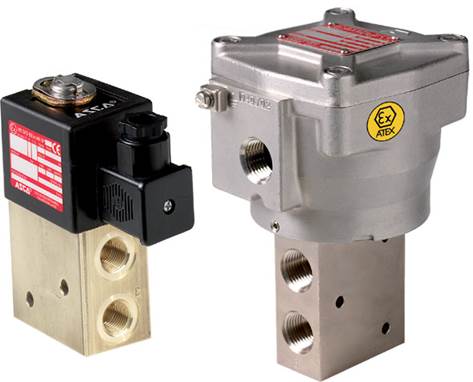

ASCO-327系列电磁阀1/4

更新:2021/10/22 16:57:48      点击:
  • 品牌:   ASCO
  • 型号:   ASCO-327系列 1/4
  • 在线订购
产品介绍

ASCO-327系列(3/2系列

电磁阀
直动式, 基本流量, 平衡提高结构
1/4



ASCO-327系列电磁阀特点
• 符合IEC 61508系统 规范, TÜV认证等级SIL-4
• 基本流量, 用作执行器先导阀, 工作压力范围宽, 无小压差
• PTFE平衡环, 石墨填充PTFE密封, 减少摩擦和粘附
• 线圈为金属外壳, 不锈钢H级绝缘材质
• 低功耗设计
• 低温应用设计
• 标准DC线圈带峰值抑流二极管及金属外壳
• 电磁阀符合相关的EC规范
ASCO-327系列电磁阀概述
压差         0-10 bar [1 bar = 100kPa]
粘度      65cST (mm2/s)
响应时间      75 - 100 ms
与流体接触的阀体材料
确认与阀体接触的介质在允许使用的介质范围内
             黄铜阀体         不锈钢阀体
阀体            黄铜          AISI 316L SS
阀杆           不锈钢           不锈钢
阀芯套筒        不锈钢           不锈钢
动静铁芯        不锈钢           不锈钢
弹簧           不锈钢           不锈钢
密封        FPM, VMQ或(F)VMQ    FPM, VMQ或(F)VMQ
平衡环          PTFE             PTFE
功耗等级-冷态式的线圈功耗 (W)
ASCO-327系列电磁阀参数


ASCO-327系列电磁阀产品选型指导

第1步
选择基本型号, 包括代表螺纹标准的前缀字母, 见前页的参数表
示例: 8327B001
第2步
择(组合)前缀, 见前页的参数表和本页的前,意符合相关的功耗等级
:NF
第3步
选择(组合)前缀, 见本页的后缀表, 注意符合相关的功耗等级
示例: MS
第4步
选择电压, 见下页的标准电压
示例: 230V / 50/60Hz
第5步
型号/订购号
示例: NF 8327B001 MS 230V / 50/60 Hz
ASCO-327系列电磁阀前缀表

ASCO-327系列电磁阀后缀表

可选项 仅DC线圈 - 不可选
* ATEX线圈认证符合EN 13463-1 (非电动阀)标准 (1) 无SIL认证
ASCO-327系列电磁阀温度范围的相关说明
阀的温度范围
阀的温度范围 (TS) 取决于密封件的材质, 正常工作情况下的介质的性质 (例如: 蒸汽)
电磁头的温度范围
电磁头的温度范围取决于线圈的功耗等级 (LP, RP, MP或BP) 和必须遵循的规范
温度范围
电磁阀整体的工作温度范围是上述两者的上下限之间
ASCO-327系列电磁电气特性
线圈耐温等级
F
电气规范
IEC 335
标准电压
DC (=) 24V - 48V: 允许上下浮动±10%
AC (~) 24V - 48V - 115V - 230V/50/60Hz; 可提供其他电压产品
ASCO-327系列电磁阀电气连接
前缀                             连接方式
SC            片状端子接线, 带接线端子, 符合EN175301-803A (ISO 4400), 线径6到10mm
WP, WS, EM, WSEM       M20格兰进线, 线径7到12 mm, 线圈内部或外部带地线接头
NF, WSNF                   1/2" NPT螺纹接口, 供货时不带连接格兰
NFET, WSNFET                M20 x 1.5螺纹接口, 供货时不带连接格兰
ASCO-327系列电磁阀可选项
• Ex mb/mD (前缀 "PV") 电磁头可以提供不同长度的导线
• 符合"UL", "CSA"标准的认证
ASCO-327系列电磁阀安装
• 发货时附多种语言版本安装使用说明书
• 无安装方向限制
• 阀体上有安装孔
• 标准接管螺纹8 = NPT (ANSI 1.20.3); G = G (ISO 228/1)
• Ex e mb 前缀 "EM": 电磁头外壳上带有格兰, 适合导线外径尺寸7到12mm, 线圈内部或外部带地线接头
• Ex d前缀 "NF/WSNF" 外壳带标准1/2"NPT安装孔, M20x1.54 (前缀"ET") 可选, 两者均不提供电缆接线格兰
• 有金属外壳的DC线圈带有防止涌流的二极管

• 符合 IEC 61508 (SIL) 标准的阀都需带有具备保护功能的的消音器 (见本系列)

ASCO-327系列电磁阀常用型号

SC 327B001
SC 327B002
SC 327B011
SC 327B012
SC 327B101
SC 327B102
SC 327B111
SC 327B112
SC 327B201
SC 327B202
SC 327B211
SC 327B212
SC 327B301
SC 327B302
SC 327B311
SC 327B312
