ASCO防爆电磁阀成套控制柜
更新：2026/9/22 14:30:56 点击：
- 品牌： 艾迅
- 型号： 化工行业
产品介绍
ASCO防爆电磁阀成套控制柜项目概述：
该控制柜为江苏省无锡市某化工项目配套装置，2023年6月由艾迅车间完成生产加工。图纸依据工艺控制要求及BOM物料清单，采用CAD软件设计制图。
主要技术参数：
• 应用行业：化工
• 箱体结构：双层式设计（防爆端子箱 + 不锈钢箱体），气源与电源分腔布置
• 安装方式：防爆电磁阀集中安装于汇流板，置于不锈钢箱体内，故障时便于单独更换
• 控制方式：就地阀片手动按钮操作，支持DCS上位机控制
• 柜体材质：304不锈钢
• 质量标准：GB/T19001-2016 / ISO9001:2015
ASCO防爆电磁阀成套控制柜配置说明：
|
功能分类 |
配置品牌、内容 |
|
电磁阀 |
ASCO PVG531系列 |
|
阀组集成 |
汇流排 |
|
管路接头 |
一体式不锈钢双卡套接头 |
|
低压配电 |
施耐德断路器 |
|
供电模块 |
开关电源 |
|
接线端子 |
魏德米勒 |
|
柜体 |
不锈钢控制柜 |
|
防爆接线 |
防爆端子箱 |
|
辅材 |
远东电缆、茗熔熔断器及其他配件 |

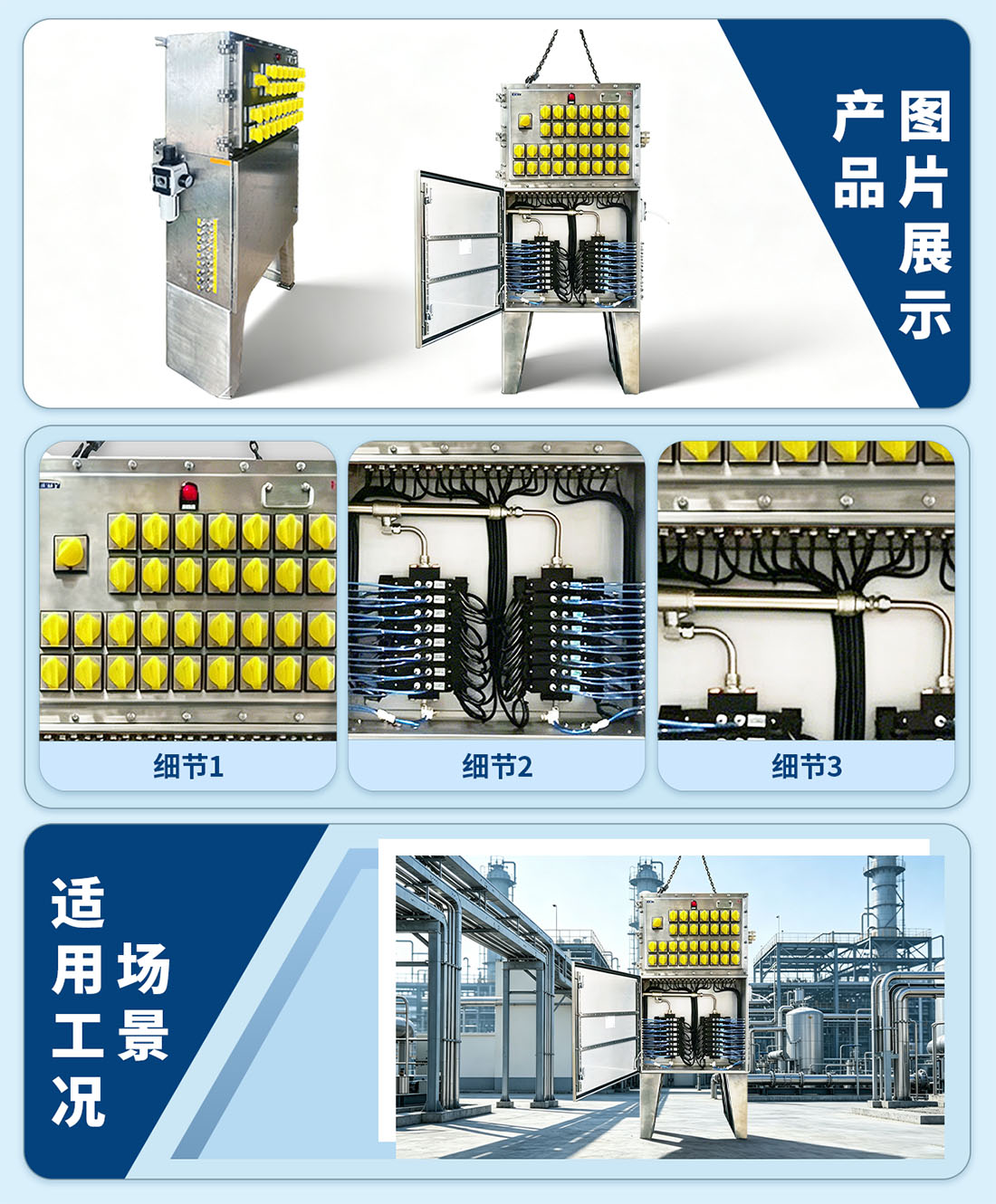

ASCO防爆电磁阀成套控制柜图片展示：
