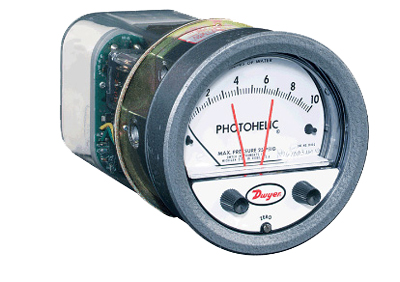

A3000 系列Photohelic开关/量具可作为多功能、高度可重复的压力开关与采用久经考验的 Magnehelic压力表设计的精密压力表相结合。

Photohelic开关/仪表测量和控制空气和兼容气体的正压、负压或差压。标准型号的额定压力为 25 psig (1.7 bar)，可选择 35 (2.4) 或 80

(5.5 bar) psig。包括两个光电晶体管驱动的 DPDT 继电器，用于下限/上限控制。易于调整的设定点指示器由位于量规面上的旋钮控制。单

个设定点死区是一个指针宽度 - 小于满量程的 1%。设定点可以互锁以提供可变死区 - 非常适合控制风扇、风门等。仪表读数是连续的，不受

开关操作的影响，即使在断电期间也是如此。

PHOTOHELIC 怎样检测触发开关
在一般情况下，德威尔开关/差压表在高限和低限之间设定点。当差压变化达到任何一个设定点，射向光电管的红外光会被旋状遮光器阻断，

产生的光敏晶体管信号被电子放大，来驱动隶属于它的双刀双掷继电器，这样，使开关动作在闭合和打开间的死区是满刻度的1% 或更小

— 正好足够保证确定位置，避免震荡。继电-变压器特点塑料外壳保护着所有电子部件。电路整合在玻璃环氧印刷电路板和阻燃接线盒.

 终端用户来说， Photohelic® 差压开关/表被用来在以下情况下控制差压、空调系统、洁净室、液动和气动控制系统、原料处理设备、

烟气排放系统的控制或报警、控制空气设备中差压、及呼吸和血压监护系统。
